氣動螺紋三通球閥Q615F-16P

價格
¥158.00 元/套
產品名稱
氣動螺紋三通球閥
產品型號
Q615F-16P
產品壓力
PN16(1.6MPa)
產品規格
购买数量
- +
收藏
產品編號 Q615F-16P(DN15-DN50)
  • 产品说明

一、產品概述

Q615F氣動內螺紋三通球閥采用內螺紋連接形式,配備適合氣動執行器安裝的高平臺,閥座采用彈性密封結構,密封面結構形式為軟密封,密封可靠,啟閉輕松。氣動活塞式執行器采用低摩擦材料做成軸承套,缸體內外表面經硬質陽極氧化防腐處理,大大提高了氣缸的使用壽命,本產品流通能力大,可控制氣體、液體、蒸汽,更適用于控制高粘度纖維顆粒狀的流體,也適用于密封要求較嚴格的場合。

Q615F氣動內螺紋三通球閥由GT、SR、ST、AT、AW系列單雙作用氣動執行器與高平臺內螺紋T型三通球閥組成,T型三通球閥為四閥座密封三通球閥,其結構緊湊、外型美觀、密封性能好,能實現對管道中介質流向的切換,也能使相互垂直的兩個通道連通或關閉。

二、主要零部件材料表

序號

零件名稱

材質名稱

1

閥體

WCB

CF8

CF8M

2

閥蓋

WCB

CF8

CF8M

3

球體

2Cr13/304

CF8

CF8M

4

墊片

聚四氟乙烯PTFE

聚四氟乙烯PTFE

聚四氟乙烯PTFE

5

閥桿

2Cr13/304

CF8

CF8M

6

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

聚四氟乙烯PTFE

7

大薄片

聚四氟乙烯PTFE

聚四氟乙烯PTFE

聚四氟乙烯PTFE

8

螺母

35CrMoA

CF8

CF8M

9

螺帽

35CrMoA

CF8

CF8

10

連接支架

WCB

CF8

CF8

11

皮套

塑料

塑料

塑料

12

連接套

WCB

CF8

CF8M

三、主要執行器技術參數表

氣動

執行機構

型號

GT、SR、ST、AT、AW系列單雙作用氣動執行器

氣源壓力

0.4~0.7MPa(凈化壓縮空氣)

氣源接口

G1/4"、G1/8"、G3/8"、G1/2"

配用附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

作用形式

單作用執行機構:氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)
雙作用執行機構:氣關式(B)—失氣時閥位保持(FL);氣開式(K)—失氣時閥位保持(FL)

四、主要外形尺寸表


公稱通徑

DN(mm)

SIZE

G(in)

主要尺寸(mm)

執行器型號

d

L

L0

L1

L2

H

S

DN15

1/2″

10

68

34

140/178

62/75

130/136

26

GTD52/GTE65

DN20

3/4″

15

78

39

140/178

62/75

135/141

32

GTD52/GTE65

DN25

1″

20

86

43

140/214

62/91

139/173

38

GTD52/GTE80

DN32

11/4″

25

111

55.5

164/214

75/91

158/186

49

GTD65/GTE80

DN40

11/2″

32

126

63

164/246

75/101

165/203

56

GTD65/GTE90

DN50

2″

38

143

71.5

190/295

91/112

202/228

70

GTD80/GTE100

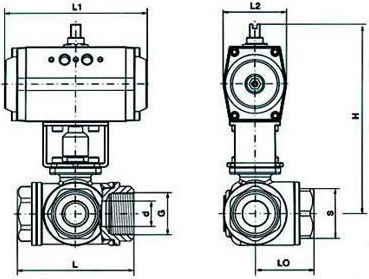

五、主要結構圖


×
